1. 香山工具记录

1.1 基础工具介绍

香山处理器Tutorial

香山开源处理器用户手册

  1. 香山处理器使用 DiffTest 协同仿真框架进行仿真验证：对于根据riscv手册的两种实现, 给定相同的正确程序, 它 们的状态变化应当一致，其中一种是我们的CPU，另一种模拟器就可以了
  2. lightSSS，它可以在仿真进程出错时自动保存出错点附近的波形和debug信息
  3. Nexus-am，生成workload
  4. NEMU是参考模型，辅助香山比较和验证微架构，而XiangShan
  5. ChiselDB来将结构化数据存储在数据库
1
2
3
4
5
6
7
8
9
10
11
12
13

#1)generate workload
cd xs-env/nexus-am/apps/xxx
make ARCH=riscv64-xs -j48
#2)using NEMU running workload
cd xs-env/NEMU
make clean && make defconfig riscv64-xs_defconfig && make -j48
$NEMU_HOME/build/riscv64-nemu-interpreter -b xxx.bin
#3)在香山核仿真程序上仿真运行 workload
##这个命令会将 NEMU 模拟器编译成动态链接库，将会在 build 目录下生成文件 interpreter-so ，从而接入到香山仿真差分测试中
make clean && make defconfig riscv64-xs-ref_defconfig && make -j48
#running xiangshan && NEMU to difftest
cd xs-env/XiangShan
./build/emu -i xxx.bin

香山VCS 验证框架–但不支持LightSSS 等验证工具

性能评估验证—还没看

1.2 workload生成(nexus-am/apps代码阅读)

1.3 gdb调试

1
2
3
4
5
6
7

qemu-riscv64 -g 1234 ./main.elf
# 另开一个终端
riscv64-unknown-linux-gnu-gdb main.elf
(gdb) target remote :1234
(gdb) continue
# 程序崩溃后：
(gdb) bt

1.4 qemu运行

qemu run risc-v ubuntu

qemu-risc-v环境

accelr-net/tvm-riscv-demo: Demonstrator on running TVM on RISC-V with RN18 and KWS examples

1
2
3
4
5
6
7
8

#1.启动
qemu-system-riscv64 -cpu rv64,v=true -machine virt -nographic -m 8192 -smp 8 -bios opensbi/build/platform/generic/firmware/fw_jump.bin -kernel u-boot/u-boot -device virtio-net-device,netdev=eth0 -netdev user,id=eth0,hostfwd=tcp::2222-:22 -device virtio-rng-pci -drive file=./ubuntu.img,format=raw,if=virtio

#2.ssh
ssh ubuntu@localhost -p 2222
#3.关机
sudo shutdown -h now
#当你想要关闭 QEMU 时，可以在 QEMU 的窗口（非SSH链接）中按 `Ctrl+A`，然后 `X`

2. RVV标准向量扩展介绍

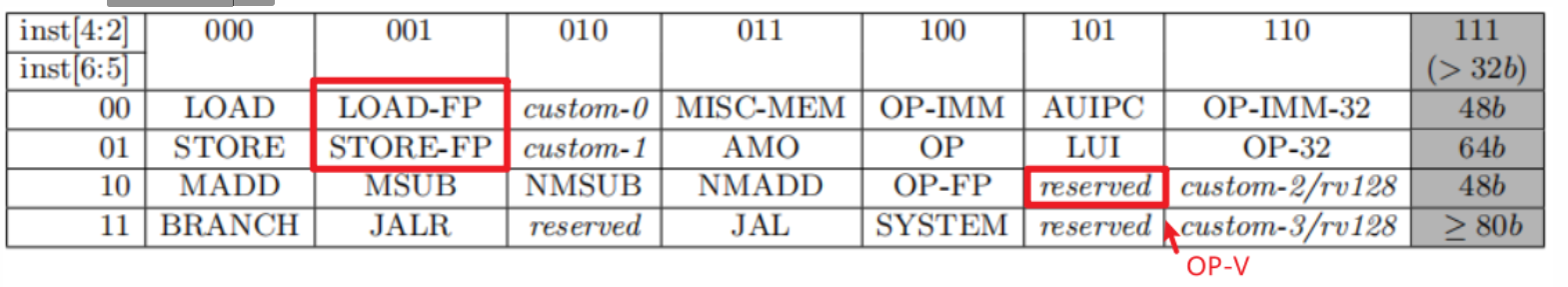

RVV 拥有独立的32个vector寄存器和7个CSRs寄存器，向量指令：设置向量CSR+访存+计算

rvv入门学习中文文档-很全

RVV的tail agnostic,mask agnostic和vector masking

不可知(agnostic)意味着这部分元素不应成为源操作数
RVV规范也充分考虑了不同实现中如何处理非活跃元素(inactive,tail)更方便高效。
对非重命名向量寄存器的处理器来说，给非active元素应用undisturbed策略最经济。因为这类处理器往往VLEN超长，一次仅处理数个元素，跳过非活跃元素可以加速运算，而写1就无法加速运算。因此非重命名架构直接用undisturbed处理更简单。
而重命名架构VLEN较短，通过检查mask和vl，跳过个别元素的收益并不大。在重命名架构中，每个uop读写的寄存器都是经过重命名映射的物理寄存器，对于同一个vd，读和写分别是不同的物理寄存器。于是undisturbed模式就额外多了一个源操作数，发射队列需要多存一份旧vd对应的物理寄存器，也会给物理寄存器堆增加一个旧vd的读取需求，这样会增加物理实现开销。
所以在重命名架构中，解除指令对旧vd的数据依赖对设计是有优化，按写1实现agnostic更有利于性能。

香山（昆明湖架构）向量扩展的设计和实现

陆旭凡-RVV学习

RISC-V Vector寄存器图解

RISC-V “V” Vector Extension Version 1.0 -知乎

2.1 利用rvv指令的方式

编译器支持的话最好，不支持的话，目前intrinsics 函数编程是最容易的

2.x 矢量加载指令的地址模式

矢量元素个数为VLEN/EEW*EMUL

  • unit-stride：矢量中每个元素在内存的地址空间中是连续的
  • stride：矢量中元素在内存的地址空间是不连续的，并且每个相邻元素的间距(stride)为固定的
  • indexed：矢量中元素在内存的地址空间是不连续的，同时每个相邻元素的间距是不固定的
  • indexed地址模式又可以细分为保序(ordered)和非保序(unordered)两种，而unit-stride以及strided均为非保序的。保序要求每个元素的访存行为按照其索引大小的顺序发生
1
2
3
4
5
6
7
8
9
10

#1）unit-stride:  vd 为目的矢量寄存器, rs1 为内存基地址, vm为掩码(v0.t or <missing>)
vle8.v vd, (rs1), vm # EEW = 8b

#2）strided: ,vd 为目的矢量寄存器, rs1 为内存基地址, rs2 为stride
vlse8.v vd, (rs1), rs2, vm # EEW = 8b

#3）indexed： vd 为目的矢量寄存器, rs1 为内存机地址, vs2 为offset

vluxei8.v vd, (rs1), vs2, vm # unordered, EEW = 8b
vloxei8.v vd, (rs1), vs2, vm # ordered, EEW = 8b
  • Minimum Vector Length Standard Extensions（Minimum VLEN 32~1024）：用以拓展向量扩展的最小向量长度，有Zvl32b~Zvl1024b六种
  • zve扩展（Vector Extensions for Embedded Processors）

zve

2.3 汇编指令

以下都是根据xiangshan的nexus-am/apps中的代码经过GPT解读后生成的内容解释：

  • rvv中的向量load/store如下

1. vle8.v v0, (rs1)

  • 语义：把内存中以字节（8 bit）为单位的连续元素，逐一装入一个向量寄存器（v0）。

  • 执行过程：

    1. 根据当前的 vl（Vector Length）值，一共加载 vl 个元素。

    2. 从地址 rs1 + 0*1、rs1 + 1*1、…、rs1 + (vl−1)*1 依次取出 8 bit，每个元素零扩展（或符号扩展，取决于指令变体）到当前 SEW 宽度后写入 v0[i]。

2. vlm.v v0, (rs1)

  • 语义：按当前 LMUL 配置，将内存中连续数据“一组一组”装入从 v0 开始的一个寄存器组。

  • 执行过程：

    1. 计算寄存器组宽度：若 LMUL = k，则寄存器组包含 {v0,…,v(k−1)}。

    2. 对每个向量寄存器 vj，按 vl 个元素从内存中连续读取 SEW 位宽的数据，依次填满 vj[0…vl−1]。

3. vlse8.v v0, (rs1), stride

  • 语义：以字节为单位、指定步长，从内存加载散步长元素到 v0。

  • 执行过程：

    1. 根据 vl，一共加载 vl 个元素。

    2. 对第 i 个元素，从地址 rs1 + i*stride 处取 8 bit，扩展到 SEW 后写入 v0[i]。

4. vloxei8.v v0, (rs1), v1

  • 语义：按索引向量 v1 中的每个字节偏移，从内存加载带散列表的元素到 v0。

  • 执行过程：

    1. v1[i] 给出第 i 个元素的字节偏移量；

    2. 从地址 rs1 + v1[i] 取 8 bit，扩展后写入 v0[i]。

5. vle8ff.v v0, (rs1)

  • 语义：Fault-Only-First 变体的 vle8.v，只在第一次访问错时（i=0）发生异常，其后正常加载。

  • 执行过程：

    1. 访问第 0 个元素：从 rs1+0 取 8 bit；若发生页错/越界，令 vl 更新为已成功加载的元素数（0 或更小），停止后续访问；

    2. 若未错或第一次成功，继续像 vle8.v 一样加载剩余元素。

6. vlseg2e8.v v0, (rs1)

  • 语义：按结构化段（unit-stride segment）加载，每次从内存连续取出 2 个 8 bit 字节，分别写入 v0 和 v1。

  • 执行过程：

    1. 对第 i 段，从 rs1 + 2*i + 0、rs1 + 2*i + 1 各取 8 bit；

    2. 写入寄存器组：v0[i] ← 第 0 个字节，v1[i] ← 第 1 个字节，共加载 vl 段。

7. vlseg2e8ff.v v0, (rs1)

  • 语义：Fault-Only-First 变体的 vlseg2e8.v，只在第一段访问错时生效。

  • 执行过程：

    1. 对段 0 执行两次 8 bit 访问，若任一次失败，则根据已加载段数更新 vl，停止后续。

    2. 否则像 vlseg2e8.v 继续加载余下段。

8. vlsseg2e8.v v0, (rs1), stride

  • 语义：带步长的结构化段加载，每段内元素间隔 stride 字节。

  • 执行过程：

    1. 对段 i：第 0 元素地址 rs1 + i*stride + 0，第 1 元素地址 rs1 + i*stride + 1；

    2. 分别取 8 bit 写入 v0[i] 和 v1[i]，共 vl 段。

9. vloxseg2ei8.v v4, (rs1), v1

  • 语义：按索引向量 v1 加载结构化段，每段两元素，分别写入 v4 和 v5。

  • 执行过程：

    1. 对第 i 段，偏移量 v1[2*i + 0] 给出第 0 元素地址，v1[2*i + 1] 给出第 1 元素地址；

    2. 各自加载 8 bit，并写入 v4[i]、v5[i]。

10. vl1re8.v v0, (rs1)

  • 语义：“whole load” 变体，按块大小一次性从内存加载一整组元素到 v0。

  • 执行过程：

    1. 将 vl 个 8 bit 元素聚成一个连续块；

    2. 从 rs1 开始一次性取出 vl 字节，分别写入 v0[0…vl−1]。

11. vl4re8.v v0, (rs1)

  • 语义：同 vl1re8.v，但一次按 4×vl 字节对齐加载（跨 4 个连续向量寄存器）。

  • 执行过程：

    1. 计算四倍元素块大小（4*vl）；

    2. 从对齐地址 rs1 一次性读取该块，填充 v0…v3。

12. vse8.v v0, (rs1)

  • 语义：与 vle8.v 对应的按元素存储，将 v0 中每个 8 bit 元素依次写到内存。

  • 执行过程：

    1. 对第 i 个元素，将 v0[i] 的低 8 bit 写到地址 rs1 + i*1；

    2. 共写 vl 次。

13. vsm.v v0, (rs1)

  • 语义：按掩码存储，多寄存器组存储，与 vlm.v 对应。

  • 执行过程：

    1. 计算寄存器组 {v0…v(k−1)}；

    2. 按掩码位（默认为全真）对每个寄存器依次写 vl 个元素到内存。

14. vsse8.v v0, (rs1), stride

  • 语义：带步长的按元素存储，将 v0[i] 写到 rs1 + i*stride。

  • 执行过程：

    1. 对第 i 个元素，写 8 bit 到地址 rs1 + i*stride；

    2. 重复 vl 次。

15. vsoxei8.v v0, (rs1), v1

  • 语义：按索引向量 v1 存储，将 v0[i] 写到 rs1 + v1[i]。

  • 执行过程：

    1. 对第 i 个元素，计算目标地址 rs1 + v1[i]；

    2. 写出该元素的低 8 bit。

16. vsseg2e8.v v0, (rs1)

  • 语义：单段结构化存储，将寄存器组 {v0,v1} 的 vl 段分别写回内存连续两字节。

  • 执行过程：

    1. 对第 i 段，写 v0[i]→rs1+2*i，v1[i]→rs1+2*i+1；

    2. 共写 vl 段。

17. vssseg2e8.v v0, (rs1), stride

  • 语义：带步长的分段存储，将 {v0,v1} 写到 rs1 + i*stride + {0,1}。

  • 执行过程：

    1. 对段 i，写 v0[i]→rs1+i*stride，v1[i]→rs1+i*stride+1；

    2. 共 vl 段。

18. vsoxseg2ei8.v v4, (rs1), v1

  • 语义：按索引向量 v1 的分段存储，将两寄存器组的元素写回。

  • 执行过程：

    1. 对段 i，偏移量由 v1[2*i+0]、v1[2*i+1] 给出；

    2. 写 v4[i]、v5[i] 至对应地址。

19. vs1r.v v0, (rs1)

  • 语义：Whole-store 变体，将 vl 个元素一次性写到内存连续区域。

  • 执行过程：

    1. 从 v0[0…vl−1] 收集 vl 字节；

    2. 一次性写到 rs1 开始的连续地址。

20. vs4r.v v0, (rs1)

  • 语义：与 vs1r.v 对应，但一次对齐 4×vl 字节跨 4 寄存器写出。

  • 执行过程：

    1. 聚合 v0…v3 的 vl 元素，形成 4×vl 字节块；

    2. 一次性写到 rs1。

  • rva原子与 LR/SC 指令如下：

1. lr.d t0, (rs1)

  • 语义：Load-Reserved 双字（64-bit）——在地址 rs1 上设置保留（reservation），并把该地址处的 64 位值载入寄存器 t0。

  • 执行过程：

    1. 在内部为 rs1 对应的内存行/缓存行打保留标记；

    2. 从地址 rs1 读取 64 位数据，写入 t0；

    3. 保留状态用于后续的 sc.d 判断。

2. sc.d t0, t1, (rs1)

  • 语义：Store-Conditional 双字（64-bit）——仅当先前对同一地址有未被中断的保留，才把 t1 写回内存，并在 t0 中写入 0 表示成功；否则不写内存，在 t0 中写入非零表示失败。

  • 执行过程：

    1. 检查针对地址 rs1 的保留标记是否依旧有效（无其他写入打断）；

    2. 若有效，执行写入：M[rs1] ← t1，并 t0 ← 0；

    3. 若无效，不写内存，仅 t0 ← 1（或其它非零失败码）；

    4. 清除保留状态。

3. amoswap.d t1, t0, (rs1)

  • 语义：原子交换双字——将 rs1 处的旧值写入 t1，再把 t0 写回 rs1，整个操作不可被中断。

  • 执行过程：

    1. 读出内存 tmp ← M[rs1]；

    2. 写回寄存器：t1 ← tmp；

    3. 原子写内存：M[rs1] ← t0。

4. amoadd.d t1, t0, (rs1)

  • 语义：原子加双字——将 t0 与内存 rs1 处的旧值相加，结果写回内存；旧值写入 t1。

  • 执行过程：

    1. 读出：old ← M[rs1]；

    2. 写寄存器：t1 ← old；

    3. 计算与写回：M[rs1] ← old + t0。

5. amoand.d t1, t0, (rs1)

  • 语义：原子与双字——把 t0 与内存旧值按位与，结果写回内存，旧值写入 t1。

  • 执行过程：

    1. old ← M[rs1]；

    2. t1 ← old；

    3. M[rs1] ← old & t0；

6. amomax.d t1, t0, (rs1)

  • 语义：原子求带符号最大双字——比较 old（内存原值）和 t0，将二者中的较大者写回内存，旧值写入 t1。

  • 执行过程：

    1. old ← M[rs1]；

    2. t1 ← old；

    3. 比较（带符号）：若 old ≥ t0 则 M[rs1] ← old，否则 M[rs1] ← t0。

7. amominu.d t1, t0, (rs1)

  • 语义：原子求无符号最小双字——以无符号方式比较 old 与 t0，将最小者写回内存，旧值写入 t1。

  • 执行过程：

    1. old ← M[rs1]；

    2. t1 ← old；

    3. 比较（无符号）：若 old ≤ t0 则 M[rs1] ← old，否则 M[rs1] ← t0。

读书笔记, 资料检索
